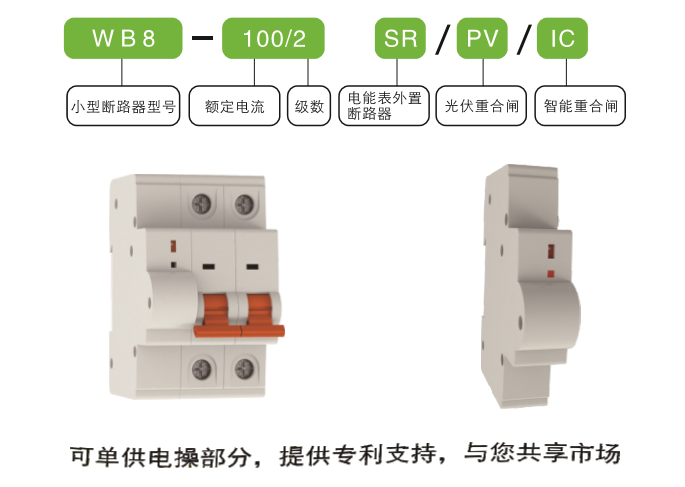

WB8-40/2GQ過欠壓自動重合閘

2019/5/29 15:20:29

B8-40/2GQ過欠壓自動重合閘適用范圍 ：

WB8-40/2GQ過欠壓自動重合閘，具有有電情況下自動合閘，停電情況下自動分閘。同時具有故障防合閘及過載和短路保護功能。適用于交流50Hz,額定工作電壓AC230V，額定電流6A-125A的電路中對線路進行自動分、合閘控制。本產品廣泛用于光伏與市電并網系統，當市電供電斷路器自動重合實現市電與光伏發電并聯使用，當市電斷電后斷路器自動斷開阻斷市電與光伏電并聯（通俗說法：有電合閘，無電斷開），以及用于人員難以接近的場合，維護人員不能及時到位的場合。也可以作為線路不頻繁操作轉換之用。

WB8-40/2GQ過欠壓自動重合閘參數及技術性能 :

額定電流	6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A
極數	1P+N、2P、3P+N、4P
自動合閘時間	≤3S
自動分閘時間	≤1S
合閘電壓	U:176V±2V U:304V±2V
分閘電壓	U:44V±2V) U:76V±2V
過壓保護	U:275V±2V) U:475V±2V
過壓恢復	U:250V±2V) U:432V±2V
額定工作電壓	230V/400V
額定短路能力	6-10KV
運行短路分?jǐn)嗄芰?/span>	7500A
額定沖擊耐受電壓	6KV
介電強度	2500VAC，1min
上電延時時間	4-6s
使用壽命	機械壽命≥30000次，電氣壽命≥6000次
工作溫度	高溫+70oC,低溫-40oC
雷擊浪涌	嚴酷等級四級

WB8-40/2GQ過欠壓自動重合閘結構特點:

1.故障防合閘更安全，所有極都有帶過載保護、短路保護；

2.具有抗強磁干擾功能；

3.有電合閘，無電分閘；

4.擁有三項發明專利更放心；

5.安裝便捷，外形尺寸寬度單極18mm，控制部分與斷路器部分高度尺寸一致；

6.斷路器有快速合閘功能且分?jǐn)嗄芰?qiáng)。避免斷路器在自動重合閘、分閘中因手枘帶動速度快慢帶來的不利影響，從而延長產品的使用壽命。
